皮帶跑偏現象是皮帶輸送機在運行過程中常見的故障。若皮帶跑偏現象嚴重，輕者造成皮帶損壞（一般性劃傷、磨損等）；重則造成皮帶撕裂，縮短皮帶使用壽命；另外，皮帶在運行過程中還會因跑偏造成撒料、停機等；既影響生產，又會造成嚴重的經濟損失。而且皮帶跑偏現象人為控制較難，易造成人員傷亡。

我廠通過多年研制和試驗，成功地開發出皮帶輸送機全自動糾偏器。并獲得中華人民共和國知識產權局授權的zhuanli證書。

我廠生產的皮帶輸送機全自動糾偏器品種齊全，性能優異，運行穩定，質量可靠，能在十分惡劣的環境下工作，深受廣大用戶的歡迎和好評。

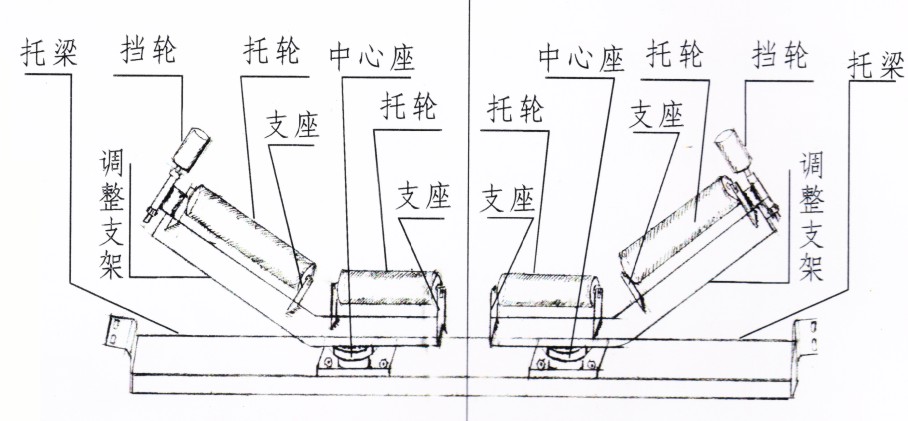

產品結構：

皮帶輸送機全自動糾偏器主要包括安裝有托輥的調整支架連桿機構的安裝有立輥的立輥支架組成。由于立輥支架是調整支架與底梁之間由固定連接改為軸承連接，是調整支架在水平面內能轉動。由于調整支架與中間立輥作用力的不同，調整支架會轉動，兩側立棍的歸逼力不同，及連接桿機構的作用，互相制約，必然達到一種平衡，及兩側受力均衡，皮帶沒有任何偏移狀態從而柔和地、自動地使皮帶恢復正常運行軌道，達到自動糾偏的目的。現場無須工人調整，減輕了勞動強度，特別是減少了人身傷害事故的發生。同時，由于皮帶損壞、撕裂現象的減少，從而降低了成本，提高了經濟效益。

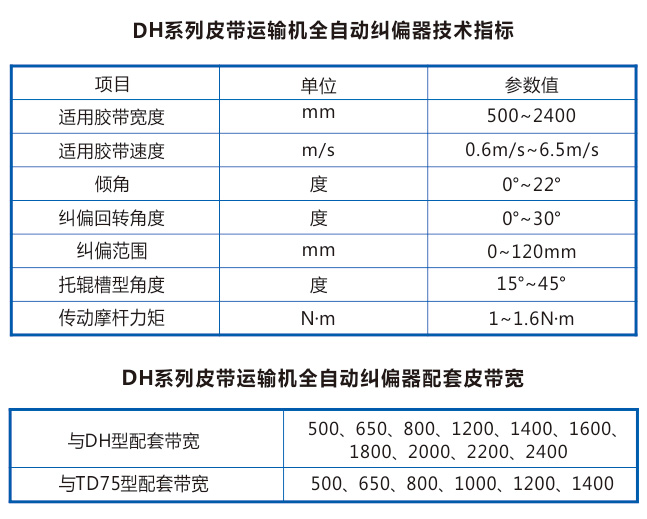

技術指標參數：

產品特點：

1.兩側均設有立棍，且立棍軸線與托輥軸線垂直，直接受皮帶跑偏的腿力完全用于糾偏。

2.托輥設一個回轉中心，且兩個機架用連桿和拐臂互連，當皮帶跑偏時，機架回轉中心通過連桿和拐臂調整立棍迅速糾偏，其設計優點是糾偏力量大，且反應迅速、靈敏。

3.機組回轉中心及機架均密封，具有防水、防塵功能，便于沖洗。

安裝注意事項：

1、立棍的朝向要相向與皮帶運行方向。

2、安裝間距為10m~20m/組

選型指南：

構造：皮帶輸送機自動糾偏器

型式：QZ--口I--口口口口皮帶輸送機自動糾偏器上糾偏裝置

          QZ--口I--口口口口皮帶輸送機自動糾偏器上糾偏裝置

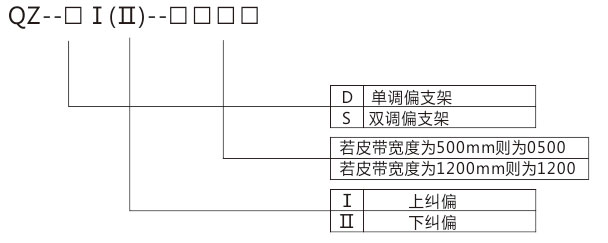

型號標記方法：

說明：

單調偏支架適用于帶速2m/s以下，輸送物料重量較輕，皮帶跑偏現象十分嚴重的皮帶輸送機上。

雙調偏支架適用于帶速2m/s以上，輸送物料重量較輕，皮帶跑偏現象比較嚴重的皮帶輸送機上。

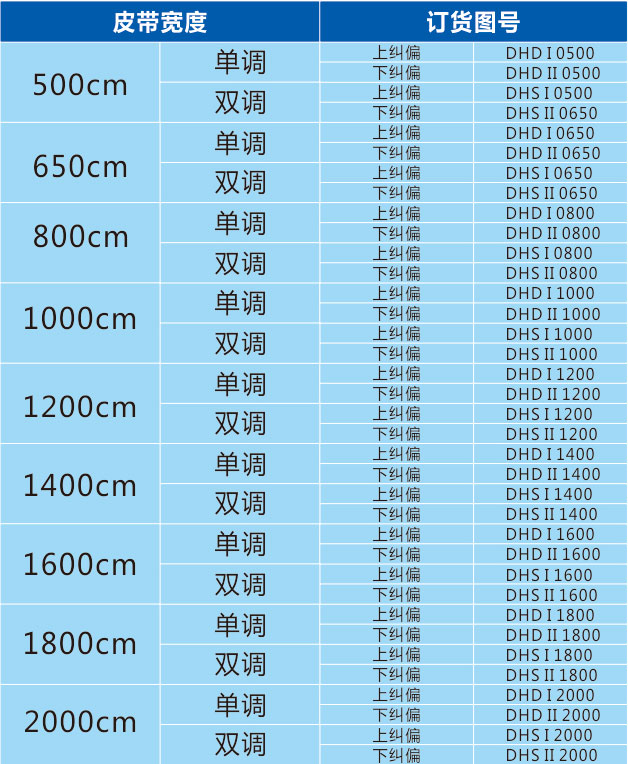

產品訂貨圖號：
